基于Redis实现的日志记录组件——超实用（2）类图和基本结构

收录于墨的2020~2021开发经验总结

上一篇 基于Redis实现的日志记录组件——超实用（1）概述

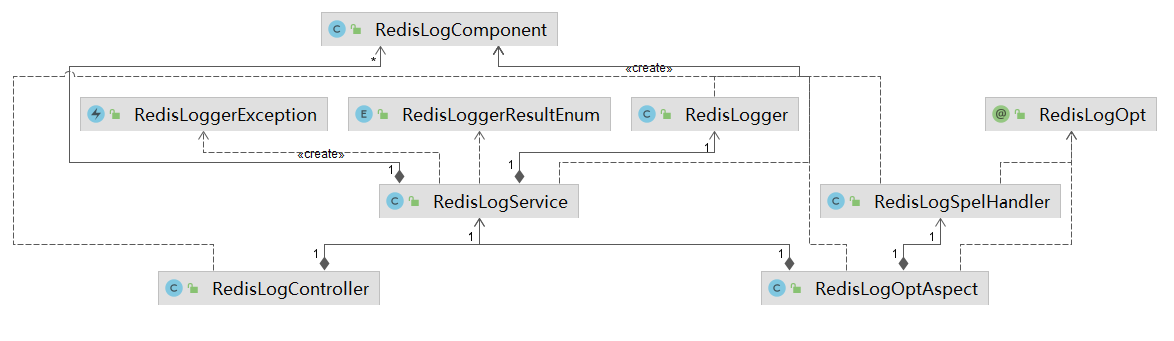

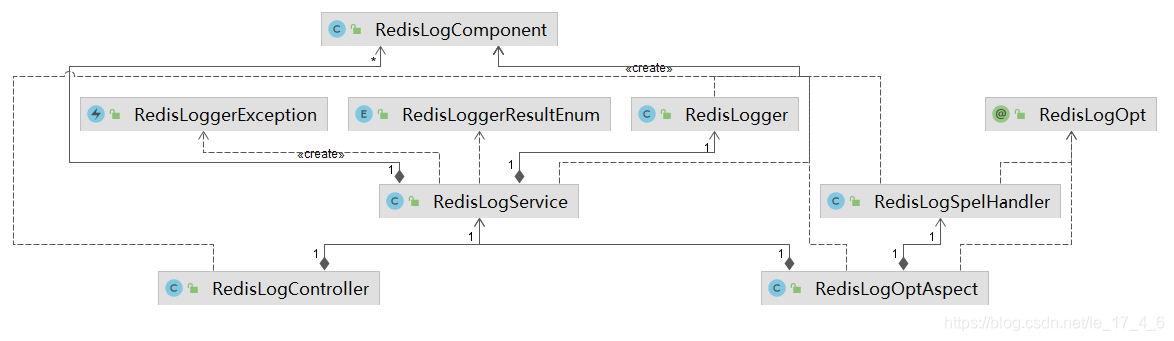

2、类图和基本结构

在这里插入图片描述
在这里插入图片描述

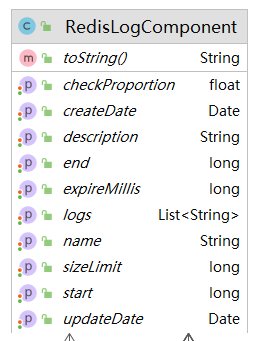

其中 RedisComponent是日志组件类，用于存储组件信息：

在这里插入图片描述
在这里插入图片描述

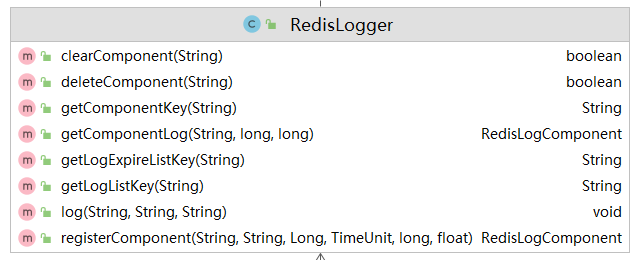

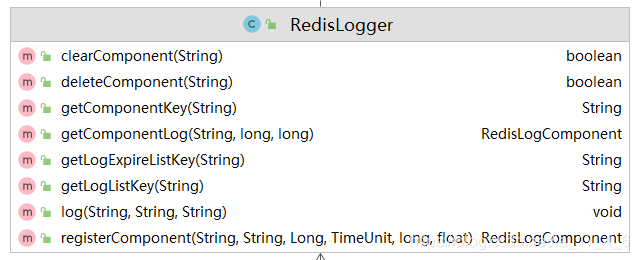

RedisLogger用于操作redis，进行组件的注册、清空、删除，以及日志查询、日志写入。
在这里插入图片描述
在这里插入图片描述

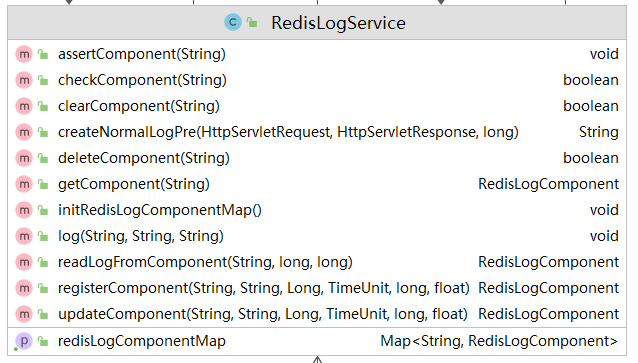

RedisLogService 是一个中间服务类，通过操作RedisLogger实现更多上层功能，向RedisController提供接口。
在这里插入图片描述
在这里插入图片描述

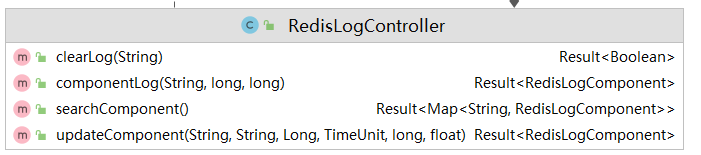

RedisLogController用于向外部提供Api接口，进行组件的更新、查询，日志的查询、清空。
在这里插入图片描述
在这里插入图片描述

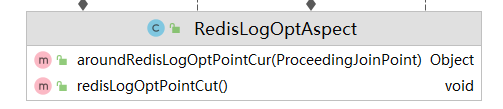

RedisLogOptAspect用于对注解@RedisLogOpt进行AOP拦截，在方法调用返回之后根据注解配置生成日志，然后操作RedisLogService进行日志的写入。
在这里插入图片描述
在这里插入图片描述

RedisLogOpt用于标识方法日志内容，component指明所属组件，description为日志内容，opt为日志所属的操作，spel为spring 的spel表达式，如果spel不为空，则以spel表达式优先。
在这里插入图片描述
在这里插入图片描述

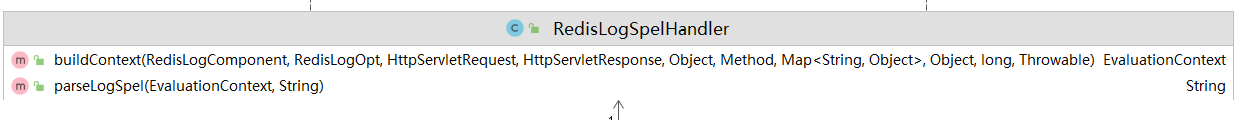

RedisLogSpelHandler用于处理spel表达式，解析其中的语句，返回对应的日志内容。
在这里插入图片描述
在这里插入图片描述

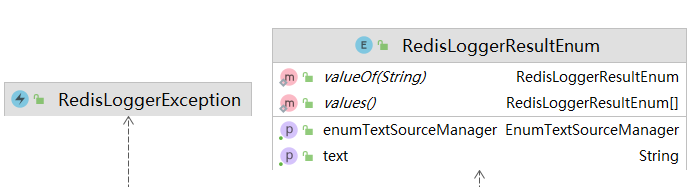

RediLoggerException为可能抛出的日志，RedisLoggerResultEnum用于记录可能的错误信息枚举。
在这里插入图片描述
在这里插入图片描述

除了这些Java类，还有一个html文件，采用原生JS写成，用于日志信息的展示，日志的展示：

在这里插入图片描述
在这里插入图片描述

未完待续~
